CTP Izgara (Kompozit)

Paslanmayan, hafif ve yük taşıyan kompozit ızgara panelleri: H13'ten H60'a altı seri; 38×38, 19×19 / 38×38 ve 50×50 mm göz seçenekleri ve dört yüzey tipi.

Seriler: 6
Göz tipleri: 3
Panel ölçüleri: 3

CTP Izgara için Teklif Alın Seriler ve panel ölçüleri

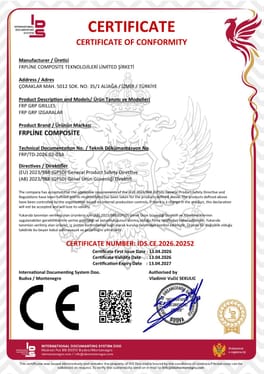

Ürün uygunluk belgesi FRP / GRP Izgaralar PDF

CTP Izgara

Teklif iste

Seriler ve panel ölçüleri

Her seri göz açıklığı, taşıyıcı yüksekliği (H) ve çubuk et kalınlığıyla (T üst, B alt) tanımlanır. Bir seride birden fazla panel ölçüsü varsa hepsi seçenek olarak listelenir.

CTP ızgara serileri (ölçüler mm)
SeriGöz açıklığı	Yükseklik (H)	Üst et kalınlığı (T)	Alt et kalınlığı (B)	Açık alan%	Ağırlık≈ kg/m²	Panel ölçülerimm	Yük tablosu	Teklif iste
H1350 × 50	13	6,0	5,0	Belirtilmemiş	Belirtilmemiş	1000 × 4040	Tabloda yok	Teklif iste
H2538 × 38	25	6,5	5,0	68	12,5	1000 × 4040	Yük değerleri	Teklif iste
H3019 × 19 / 38 × 38Mini göz	30	6,5	5,0	42	18,5	1000 × 4040	Tabloda yok	Teklif iste
H3038 × 38	30	6,5	5,0	68	14	1000 × 4040	Yük değerleri	Teklif iste
H3838 × 38	38	6,5	5,0	68	18,5	1000 × 4040 1220 × 3660 1000 × 3000	Yük değerleri	Teklif iste
H3819 × 19 / 38 × 38Mini göz	38	6,5	5,0	44	21	1000 × 4040	Yük değerleri	Teklif iste
H5038 × 38	50	11,0	8,0	74	36	1000 × 4040	Yük değerleri	Teklif iste
H6038 × 38	60	11,0	8,5	Belirtilmemiş	Belirtilmemiş	1000 × 4040	Tabloda yok	Teklif iste

—Bu değer ilgili seri için belirtilmemiştir; bilgi için bizimle iletişime geçin.

Tüm ölçüler mm. Ağırlıklar (kg/m²) yaklaşık değerlerdir.

Göz planı ve çubuk kesiti

Göz tipleri üstten, çubuk kesiti yandan gösterilir. H, T ve B harfleri seri tablosundaki sütunlarla eşleşir; değerler tablodadır.

Göz planı

50 × 50
- H13
38 × 38
Standart göz
- H25
- H30
- H38
- H50
- H60
19 × 19 / 38 × 38
Mini göz
- H30
- H38

Göz aralığı
Ana göz
Ara göz

Mini gözde 38×38 mm ana gözlerin içinde 19×19 mm ara bölmeler bulunur.

Çubuk kesiti

H38 çubuk kesiti (örnek)

Seri yükseklikleri

Yükseklikler aynı oranda çizilmiştir; et kalınlıkları seri tablosundadır.

H: Yükseklik
T: Üst et kalınlığı
B: Alt et kalınlığı

Ürün: CTP Izgara
Ölçü: Örnek: H38 · T 6,5 / B 5,0 mm
Birim: mm
Ölçek: Ölçeksiz

Dört yüzey tipi

CTP ızgaraların standart yüzeyi içbükeydir. İhtiyaca ve uygulama noktasına göre kumlu, düz veya kapalı yüzeyle; farklı ölçü ve renklerde sunulabilir.

İçbükey yüzey
Standart
CTP ızgaralarda standart yüzey tipidir. Çubuk kesitinin üst yüzü içbükeydir; ıslak ve yağlı ortamlar dahil pek çok ortamda kullanılabilir.
Kumlu yüzey
Ek kaymazlık gereken yerlerde tercih edilir. İçbükey veya düz yüzeyli ızgara, bağlayıcı reçine ve kumla kaplanarak elde edilir; kayma direnci daha yüksektir.
Yağlı maddelerin kullanıldığı ortamlarda temizlenmesi daha zordur.
Düz yüzey
İçbükey yüzey işlenerek düz ve pürüzsüz hâle getirilir; kapalı tipte düz ızgaranın üstüne düz bir kompozit plaka eklenir. Genellikle dekoratif amaçla cephe korkuluklarında, kaplama panellerinde ve mimari uygulamalarda kullanılır.
Baklava desenli kapalı yüzey
Düz yüzeyli standart göz veya mini göz ızgaranın üst kısmı, baklava desenli plaka görünümündeki bir yüzeyle birleştirilerek elde edilir.

Destek açıklığına göre yük değerleri

Beş ızgara tipi için yedi destek açıklığında noktasal (F) ve yayılı (q) yük değerleri. Kırılma yükü, her açıklık için F veya q'nun katı olarak verilir.

Açıklık (mm)

300
450
600
750
900
1000
1200

Noktasal yük F (kg)
Açıklık (mm)Kırılma yükü	H2538 × 38	H3038 × 38	H3838 × 38	H5038 × 38	H3819 × 19 / 38 × 38
300Kırılma yükü: 2 × F	1.000	1.700	3.510	13.400	3.570
450Kırılma yükü: 3 × F	450	750	1.500	5.950	1.570
600Kırılma yükü: 4 × F	255	425	875	3.325	880
750Kırılma yükü: 5 × F	150	270	550	2.100	564
900Kırılma yükü: 6 × F	105	190	380	1.475	391
1000Kırılma yükü: 7 × F	85	150	305	1.190	316
1200Kırılma yükü: 8 × F	60	101	219	829	219

Yayılı yük q (kg/m²)
Açıklık (mm)Kırılma yükü	H2538 × 38	H3038 × 38	H3838 × 38	H5038 × 38	H3819 × 19 / 38 × 38
300Kırılma yükü: 3 × q	5.190	9.250	18.500	71.850	19.040
450Kırılma yükü: 4 × q	1.550	2.700	5.450	21.150	5.600
600Kırılma yükü: 5 × q	655	1.160	2.325	8.800	2.350
750Kırılma yükü: 7 × q	345	580	1.180	4.500	1.200
900Kırılma yükü: 8 × q	197	341	680	2.630	695
1000Kırılma yükü: 9 × q	140	240	500	1.915	505
1200Kırılma yükü: 10 × q	80	140	295	1.100	290

H13, H30 (19×19 / 38×38) ve H60 serileri için tabloda değer bulunmaz.

Açıklık: iki mesnet arasındaki mesafe (mm).
Noktasal yük F: tek bir noktaya etkiyen yük (kg).
Yayılı yük q: yüzeye eşit dağılan yük (kg/m²).
Kırılma yükü: açıklığa göre F veya q'nun katı olarak verilir; örneğin 300 mm açıklıkta 2 × F ve 3 × q.

Değerler seriler arasında karşılaştırma için referans niteliğindedir ve bir proje hesabının yerini tutmaz. Uygulamanıza özgü yük, açıklık ve mesnet koşulları için bizimle iletişime geçin.

Özellikler ve kullanım

CTP ızgara nedir?

Cam elyaf takviyeli plastik (CTP) ızgaralar, reçine ile cam elyafı matrisinin birleştirilmesiyle elde edilen kompozit ürünlerdir. Açıklıklar arasında yük taşıyan yapısal elemanlardır; yürüme yollarında ve yükseltilmiş platformlarda kullanılır. Çelik ızgaralar gibi korozyona uğramadıkları için aşındırıcı ortamlarda bakım maliyetini azaltırlar.

CTP ızgaranın avantajları

Korozyona dayanıklı
Çelik ızgara gibi paslanmaz; nem, kimyasal ve tuzlu su bulunan aşındırıcı ortamlarda kullanılır.
Hafif ve güçlü
Yüksek mukavemet/ağırlık oranı sayesinde kolay taşınır ve monte edilir.
Çift yönlü mukavemet
Birbirine dik çubuklardan oluşan göz yapısı yükü iki yönde taşır.
Kaymaz yüzey
Standart içbükey yüzey ıslak ve yağlı ortamlarda kullanılabilir; ek kaymazlık için kumlu yüzey seçilebilir.
Darbeye dayanıklı
Kompozit yapısı darbelere karşı dayanıklıdır.
Elektriği iletmez
İletken olmayan yapısı, yalıtkan zemin gereken elektrik tesislerinde avantaj sağlar.
Düşük bakım, uzun ömür
Paslanmadığı için bakım ihtiyacı düşüktür ve uzun süre kullanılır.
Seçenek çeşitliliği
Farklı göz açıklığı, yükseklik, panel ölçüsü, yüzey tipi ve renk seçenekleriyle sunulabilir.

Kullanım alanları

Endüstriyel tesisler: Kimya ve proses tesislerinde yürüme yolları, platformlar ve merdiven sahanlıkları.
Arıtma tesisleri: Havuz ve kanal üzerindeki yürüme yolları, platformlar ve kapaklar.
Marina, liman ve tersaneler: Tuzlu su ortamındaki iskele ve yürüme yolları ile gemi inşası uygulamaları.
Enerji ve elektrik tesisleri: Enerji santralleri, soğutma kuleleri ve yalıtkan zemin gereken trafo sahaları.
Altyapı: Yağmur suyu ızgaraları, drenaj kanalı kapakları ve yaya yolları.
Mimari uygulamalar: Düz yüzeyli ızgarayla cephe korkulukları, kaplama panelleri ve dekoratif uygulamalar.
